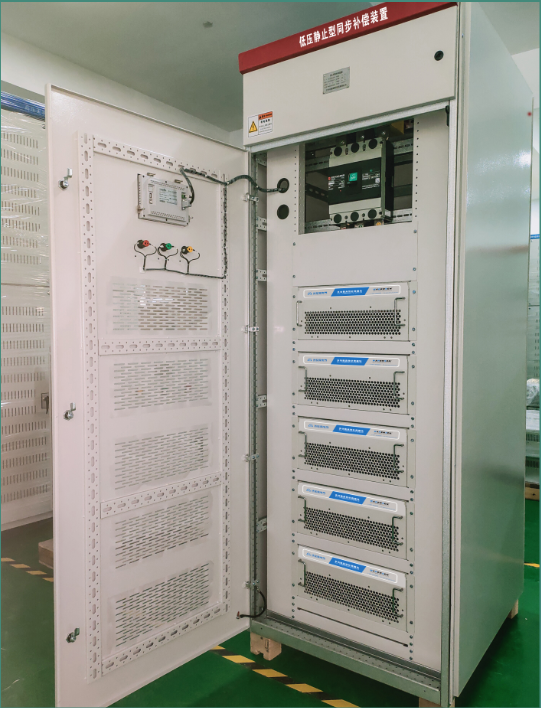

SVG以大功率高频电力电子开关器件(IGBT)为核心组件，构建自换相桥型电路，经电抗器与电网并联运行。通过调节桥路交流侧电压的幅值、相位，或直接控制交流侧电流，可快速输出容性或感性无功功率，实现动态无功补偿;同时，在电流控制模式下，该装置还能同步跟踪补偿冲击负载的无功电流，兼顾谐波电流的跟踪治理，具备"无功动态补偿+谐波抑制"的复合功能。
SVG以大功率高频电力电子开关器件(IGBT)为核心组件，构建自换相桥型电路，经电抗器与电网并联运行。通过调节桥路交流侧电压的幅值、相位，或直接控制交流侧电流，可快速输出容性或感性无功功率，实现动态无功补偿;同时，在电流控制模式下，该装置还能同步跟踪补偿冲击负载的无功电流，兼顾谐波电流的跟踪治理，具备"无功动态补偿+谐波抑制"的复合功能。
HS-MSC 系列电压无功综合控制成套装置，主要适配以下电力系统场景：公用电网变电站、建材行业总降站及就地补偿回路；化工行业总降站等负荷呈近似阶跃变化且运行状态相对稳定的场景
容量配置原则：电容器组的安装容量需结合多维度工况参数综合确定，包括负荷的自然功率因数、配电系统负荷率、变压器阻抗电压等核心指标，以确保补偿容量与系统需求精准匹配。
额定电压选型要点：电容器额定电压的确定，需全面评估电压叠加风险：母线电压的常规波动范围系统谐波电压的幅值串联电抗器引入的电容器端电压抬升谐波电流注入电容器后产生的电压叠加效应
电抗器选型要求：电抗器选型需兼顾谐波治理与涌流抑制双重目标：需结合系统背景谐波频谱，校验其对调谐频率以下谐波的放大风险，避免谐振放大需具备有效抑制电容器合闸涌流的能力，保障投切过程的电气安全
分组容量优化：电容器组的分组容量需遵循以下原则：单组容量不宜过大，需与负荷的动态变化特性适配单组容量不得超出配套熔断器的额定容量限制单组电容器投切引发的母线电压波动，需满足国家标准限值要求
谐波耐受校验：当系统背景谐波含量较高时，需专项校验电容器组的过电流耐受能力，确保电容器组的谐波电流总畸变率不超过83.06% 的限值，避免谐波过载损坏设备。
电网韧性要求：作为电力系统的重要电压支撑单元，并联电容器装置需具备低压穿越电压支撑能力，以提升电网在扰动工况下的运行稳定性。
高冗余可靠性：采用模块化设计，单模块故障不影响整机运行，容错能力突出。
灵活扩容能力：支持模块化并联扩展，单柜最大容量可达 1200A，适配不同负荷场景。
便捷并机互联：采用网线接口实现并机，接线简单可靠，大幅降低接线故障风险。
多协议协同控制：配置多网口与 RS-485 通讯接口，支持与电容器组联动控制，数据实时上传至上位系统。
自主软件支撑：拥有全套测控软件著作权，可免费为客户提供系统升级服务。
全层级安全保护：具备系统级、装置级、器件级三重保护机制，运行安全性极高。
低谐波输出特性：采用多电平 PWM 调制技术，补偿电流波形谐波畸变率极低。
标准化服务体系：标准化生产配套完备备品备件库，为客户提供高效、专业的全周期售后服务。
高度集成模块化设计：将电容器、电抗器、投切开关及过流保护单元集成于单个模块，单组容量最高 20kvar，单柜最
大补偿容量可达 840kvar，大幅提升空间利用率与扩容灵活性。
智能动态补偿控制：搭载 HS-DK 系列低压无功自动补偿控制器，可依据母线电压、功率因数及无功需求阈值，动态跟
踪并补偿系统无功，最多支持 24 组电容器的自动投切。
全维度状态监控与保护：接入 HS-CIS0.4 型电容器组支路阻抗特性监控系统，实时监测元件状态，实现故障预警与全
方位保护。
高可靠补偿元件：采用 HS-MKP 系列低压干式金属自愈式电容器，具备优异的自愈特性，有效降低故障概率。
谐波抑制与涌流控制：配备 HS-CK 系列干式铁芯串联电抗器，可有效限制电容器组合闸涌流并抑制高次谐波；电抗器
具备 1.8 倍额定电流的超强耐受能力，铁芯无饱和风险。
便捷安装维护：一次回路采用插拔式接线设计，大幅简化现场安装与后期维护流程。

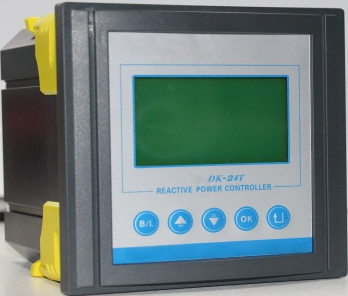

宽场景适配:支持AC1140V以下所有电压等级的并联电容器装置，适配各类低压配电场景。
灵活接线配置:提供三相四线式、两相电压一相电流两种接线方式，匹配不同系统架构。
多样化投切策略:支持共分模式、滤波模式、循环模式三种投切方式，精准适配不同补偿需求。
全参数状态监测:具备电压、电流谐波检测功能，实时掌握系统谐波畸变状态。
全工况安全保护:集成过压、欠压、谐波超限等保护机制，有效规避异常工况风险。
精细化输出控制:提供24路输出，共补/分补路数可自由配置，满足精细化补偿需求。
标准化通讯兼容:支持RS485接口与MODBUS协议，可无缝接入上位监控系统。
